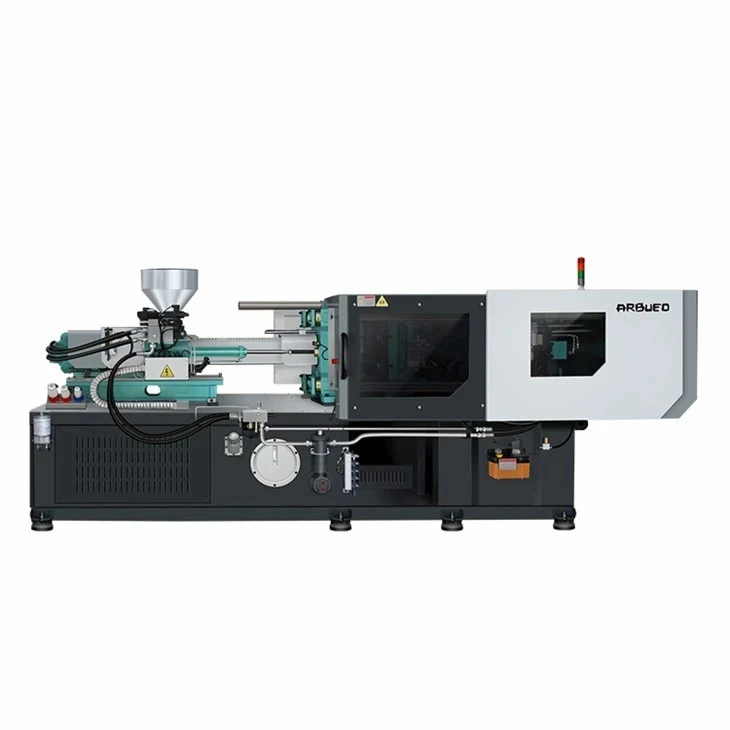

Energiasäästlik servopritsevormimismasin

Energiasäästlik-horisontaalne servohüdrauliline survevalumasin, mis on loodud pidevaks ja suure täpsusega{1}}tööstuslikuks tootmiseks. Ehitatud absoluutväärtusega-tavalise-siini servoajamisüsteemi, suure-jäikusega plaadikinemaatika ning reaalajas-suletud-ahela rõhu ja voolu juhtimisega. Loodud vähendama kilovatt--tunnitarbimist töödeldud polümeeri kilogrammi kohta, säilitades samal ajal korduvad tsükliajad autotööstuses, meditsiinis, pakendamis- ja tehnilistes vormimisoperatsioonides.

Dünaamiline servovõimsuse arhitektuur:Kõrvaldab fikseeritud{0}}mahtpumba seadistustele tüüpilise möödaviigu drosselkao. Energiatarve skaalaldub dünaamiliselt vastavalt protsessi füüsikaliste faaside nõudmistele, tõmmates jahutusfaaside ajal algtaseme tühikäiguvoolu.
Jäik plaat ja kaheksa{0}}pöördlüliti kinemaatika:Arvuti-optimeeritud viie-punkti topelt-klamberlülitusmehhanism, mida toetab kaheksa-liigendkasti struktuur. Hoiab ära plaadi kesk-painde maksimaalse tonnaaži korral, tagades klamberjõu tasakaalustatud jaotuse mitme-õõnsusega tööriistade vahel.
Kõrge -vastuse suletud-ahela kontroller:Kruvi asendi, sissepritse kiiruse, hoidmisrõhu ülemineku ja hüdraulikaõli temperatuuride reaalajas jälgimine-mitmeastmeliste programmeeritavate profiilide abil.
Kulumiskindlad-kruvi- ja tünnikoostud:Nitreeritud või bimetallist töötlemisüksused, mis on ette nähtud klaaskiuga tugevdatud, korrodeerivate või{1}}leekiaeglustavate termoplastide töötlemiseks ilma enneaegse aksiaalse kulumiseta.
Proportsionaalne hallituse kaitse:Madala-survevormi kaitserežiim tuvastab võõrkehad või väljapaiskumata osad-enne -surveklambri lukustamist, vältides tööriista kahjustamist.

Toiteedastus põhineb dünaamilisel servoajamil, mis töötab ühisel alalisvoolu siini arhitektuuril. Erinevalt tavalistest asünkroonmootoritest, mis töötavad konstantsel pööretel ja proportsionaalsete kaitseventiilidega, mis tühjendavad liigset voolu, moduleerib absoluutne-kodeerija servomootor pöörlemiskiirust reaalajas vastavalt süsteemi nõudmistele.
Võimsusjärjestus ja energiavoog
Süsteemi juhtsignaal: kontroller annab absoluutse-koodri servoajamile digitaalse kiiruse ja rõhu käsu.
Dünaamiline mootori juhtimine: ajam juhib püsi{0}}magnetiga vahelduvvoolumootorit, mis käitab sisemist käigukasti hüdropumpa.
Phase{0}}Spetsiifiline hüdrauliline väljund:
Plastifikatsioon ja hoidmine: kruvi täpse pöörete arvu ja hüdraulilise sulamisrõhu säilitamiseks tarnitakse täielik või kontrollitud pöördemoment.
Jahutusfaas: mootori pöörlemiskiirus langeb minimaalse tühikäigutasemeni, vähendades voolutarbimist 0% - 5% ooterežiimi võimsusest statsionaarse ooteaja jooksul.
Taastav energia taastamine: kiirete aeglustustsüklite ajal tekkiv kineetiline energia püütakse kinni ja jagatakse sisemise ühise alalisvoolu siiniliini vahel, minimeerides soojuse hajumist hüdrokapi sees.

30% - 60% energia vähendamine fikseeritud-nihkesüsteemidega võrreldes:Tegelikud-võimsuse mõõtmised näitavad standardsete polüolefiinide energiatarbimise vähenemist kuni 0.28 - 0.38 kWh/kg, olenevalt tsükli kestusest ja jahutuskoormusest.
Madala õlitemperatuuri tööümbrik:Hüdraulikavedeliku vähendatud nihkejõud hoiab õlipaagi keskmise temperatuuri vahemikus 38–45 kraadi, nõudmata liigset välist jahutustorni mahtu. See pikendab õlitihendi pikaealisust ja säilitab ühtlase vedeliku viskoossuse 24-tunnise tootmistsükli jooksul.
Korduva süstimise kaalu taluvus:Servo reageerimisaeg alla 30 ms võimaldab millisekundi-täpsusega lülituda sissepritsekiiruse juhtimiselt rõhureguleerimisele. Standardse täppisvormimise korral jääb haavli kaalu varieeruvus +/-0,1% piiresse.
Plaadi läbipainde vältimine:Lõplike elementide analüüsi (FEA) kontrollitud plaadivalu konstruktsioonid säilitavad konstruktsiooni jäikuse maksimaalse kinnitusrõhu korral, takistades välgu tekkimist mööda eraldusjooni ja pikendades tööriista eluiga.

Autode välis- ja sisekomponendid:Armatuurlauad, uksekattepaneelid, lambikorpused, kaitsmekarbid ja mootoriruumi kaitsekatted, mis nõuavad suurt konstruktsioonitugevust ja vähest kõverust.
Õhukese seinaga-toidu- ja logistikapakendid:Kiired-mitme-õõnsusega toidukonteinerid, korgid, sulgurid ja rasked-hoiukastid, mis nõuavad lühikest tsükliaega.
Meditsiinilised tarbekaubad ja korpused:Puhasruumi tingimustes vormitud süstla silindrid, Petri tassid, IV-pistiku komponendid ja diagnostikakasseti korpused.
Tööstus- ja kodumasinate komponendid:Pesumasinate vannid, kliimaseadmete korpused, elektrilised ühenduskarbid ja täppiskäigukasti korpused.

Standardsed ja spetsiaalsed kruvigeomeetriaga profiilid mahutavad laia valikut termoplastseid polümeere:

Standardne kruvi:20:1 L/D suhe tasakaalustatud polüolefiini plastifikaatori läbilaskevõime ja homogeniseeriva sulatise kvaliteedi tagamiseks.
Tehniline kruvi:Segamispäistega tõkkelennud PC, ABS ja PC/ABS sulamite töötlemiseks ilma termilise lagunemise või värvitriipudeta.
Söövitav/abrasiivne konfiguratsioon:Täielikult bimetallist silinder volframkarbiidist voodriga, mis on ühendatud karastatud tööriistaterasest kruviga, et töödelda leegi -aeglustavaid (V-0 reitinguga) ühendeid või kiududega täidetud koostisi.

Sobiva masina konfiguratsiooni valimine eeldab vajaliku kinnitusjõu ja sissepritsevõimsuse arvutamist toote geomeetria alusel:
Minimaalse kinnitusjõu arvutamine
Pingutusjõud (tonnides)=[ projekti pindala (cm^2) x õõnsuse rõhk (bar) / 1000 ] x ohutustegur (1.1 - 1.2)
Õhukesed-seina-/pakendiosad: 0.6 - 0.9 tonni/cm^2
Tehnilised/tehnilised osad: 0.4 - 0.6 tonni/cm^2
Paksud{0}}seina kaubaosad: 0.3 - 0.4 tonni/cm^2
Laske kaalu sobitamine
Veenduge, et haavli kogumass (kaasa arvatud jooksjad) kasutaks ära 20–80% masina maksimaalsest pühitava tünni mahust, et vältida polümeeri lagunemist ülemäärase viibimisaja või ebaühtlase plastifitseerimise tõttu.
Masina valiku voog
Valige aluskinnitustonnaaž: vahemik 70T kuni 2300T, mis põhineb kinnitusjõu arvutustel.
Valige hüdrauliline võimsuse paigutus:
Standardne hüdrauliline paigutus: sobib tsükliaegadele, mis on pikemad kui 8 sekundit, ja üldisteks tehnilisteks vormimisrakendusteks.
Kiir-kiire / aku seadistus: sobib õhukese-seinaga pakenditele (< 1 mm wall thickness) requiring injection speeds up to 300+ mm/s.
Valige kruvide ja tünnide pakett:
Standardne nitreeritud: mitteabrasiivsete toorainevaikude jaoks.
Bimetalliline kulumiskindel: klaaskiududele,{0}}leeki aeglustavatele-või abrasiivsetele ühenditele.
Degaseerimine / PVC spetsiaalne: kuumus{0}}tundlikele või ventilatsiooni{1}}intensiivsetele koostistele.

Masinad on toodetud ISO 9001 kvaliteedijuhtimise protseduuride kohaselt ja vastavad rangelt Euroopa CE masinaohutuse direktiividele:
Täppistöötlus:Plaadipinnad, side{0}}varraste asukohad ja alusraamid töödeldakse 5-teljelistel CNC-pukk-freeskeskustel, et säilitada paralleelsed tolerantsid plaadi diagonaalidel 0,05 mm piires.
Komponentide jälgitavus:Kriitilised hüdroventiilid, servomootorid, ajamid ja kontrollerid hangitakse ülemaailmselt kontrollitud komponentide tarnijatelt, millel on täielik partii seerianumbri jälgimine.
Stressi leevendamine:Keevitatud konstruktsiooniga masinaalused läbivad enne töötlemise lõpetamist vibratsioonipinge leevendamise või termilise lõõmutamise, et kõrvaldada sisemised pinged ja vältida konstruktsiooni kõverdumist aja jooksul.
Tehase vastuvõtutest (FAT):Iga üksus läbib enne tehasesse saatmist pideva 24-tunnise kuiva{2}}tsükli testi, millele järgneb täistonnaažiga rõhu säilitamise katse ja hüdraulilise rõhu testimine.

Saadaval on kohandatud riist- ja tarkvaravalikud, mis vastavad konkreetsetele tootmisliini nõuetele:
Pikendatud side{0}}varraste vahe ja päevavalgus:Kohandatud raami laiendused, et mahutada{0}}sügavtõmbevorme, virnast vorme või südamiku{1}}tõmbe raskeid tööriistu.
Südamik-tõmmatav ja lahti keeratav hüdraulika:Põhi-PLC-sse integreeritud mitme-astmega programmeeritavad hüdraulilise südamiku-tõmbeahelad ja pideva-pöörlemisega lahtikeeramise mootori juhtnupud.
Spetsiaalsed töötlemispaketid:
PET-toorikute pakett: tugevdatud plastifitseeriv ajam, kõrge L/D suhtega kruvi ja integreeritud õhukuivati ​​liides.
PVC toruliitmike pakett: karastatud sulamist kruviotsik, tünni tsoonide sundõhkjahutus ja sihipärane soojusseire.
Vedel silikoonkumm (LSR): jahutatud silindrisõlmed, vedruga -koormatud sulge-düüsid ja vaakumventilatsiooni liidese juhtelemendid.
Automatiseerimisliidesed:Euromap 63 / Euromap 67 / OPC UA liidesed standardiseeritud suhtluseks robotite top-sisestuse valijatega, külg-sisestuse automatiseerimine ja MES-võrgu jälgimine.

Täpse kommertspakkumise ja tehnilise pakkumise saamiseks esitage järgmised parameetrid:
